產品參數/ Product parameter
產品簡介:

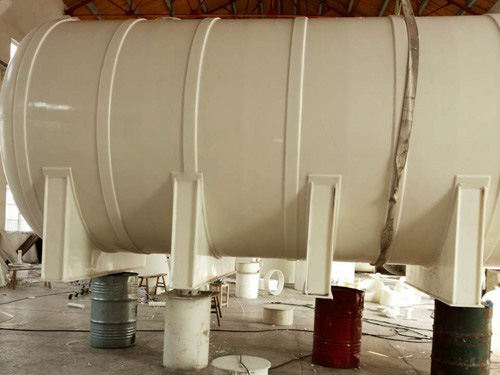

目前我廠生產的0.5-60T，PP、PVC貯罐、槽車，已廣泛用于化工、醫藥、染料、化纖、冶金、紡織等工業，貯存各種腐蝕性介質。具有防腐，使用期長、自重量輕、強度高、運輸安全、保養維修方便等優點。本設備工作壓力為常壓，工作溫度PP-10℃~120℃,PVC-10℃~60℃。
設備使用特點：
一、工作壓力：常壓
二、工作溫度：PP-10℃～120℃，PVC－40℃～60℃

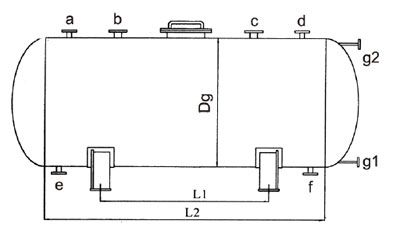

管口用途
a:進料口 b:備用口 c:放空口 d:備用口 e1 e2:液位口 f:出料口 g：備用口 h：人孔
| 臥式貯罐系列表 |
公稱
容積
M3 | Dg | L2 | L1 | a | b | c | d | e | f | G1 | G2 | 入孔 | 0.5 | 600 | 1600 | 1000 | 40 | 25 | 25 | 40 | 40 | 40 | 20 | 20 | | 1 | 800 | 1800 | 1200 | 50 | 25 | 25 | 50 | 40 | 40 | 20 | 20 | 400 | 2 | 1200 | 1800 | 1200 | 50 | 40 | 40 | 50 | 50 | 50 | 20 | 20 | 400 | 3 | 1200 | 2500 | 1900 | 50 | 40 | 40 | 50 | 50 | 50 | 20 | 20 | 400 | 4 | 1400 | 2500 | 1800 | 65 | 50 | 50 | 65 | 50 | 50 | 20 | 20 | 400 | 5 | 1400 | 3000 | 2300 | 65 | 50 | 50 | 65 | 50 | 50 | 20 | 20 | 400 | 6 | 1600 | 2700 | 1900 | 80 | 50 | 50 | 80 | 65 | 65 | 20 | 20 | 400 | 8 | 1800 | 2800 | 1900 | 80 | 65 | 65 | 80 | 65 | 65 | 20 | 20 | 400 | 10 | 1800 | 3000 | 2900 | 80 | 65 | 65 | 80 | 65 | 65 | 20 | 20 | 400 | 12 | 1800 | 4200 | 2300 | 80 | 65 | 65 | 80 | 65 | 65 | 20 | 20 | 400 | 15 | 2200 | 3600 | 2500 | 100 | 80 | 80 | 100 | 80 | 80 | 20 | 20 | | #20 | 2200 | 4800 | 3700 | 100 | 80 | 80 | 100 | 80 | 80 | 20 | 20 | 500 | #30 | 2600 | 5000 | 3700 | 100 | 100 | 100 | 100 | 80 | 80 | 20 | 20 | 500 | *40 | 2600 | 6900 | | 100 | 100 | 100 | 100 | 80 | 80 | 20 | 20 | 500 | *50 | 2800 | 7400 | | 100 | 100 | 100 | 100 | 80 | 80 | 20 | 20 | 500 | *60 | 2800 | 9000 | | 100 | 100 | 100 | 100 | 80 | 80 | 20 | 20 | 500 | *80 | 3000 | 10500 | | 120 | 100 | 100 | 120 | 80 | 80 | 20 | 20 | 500 | *100 | 3200 | 11500 | | 120 | 100 | 100 | 120 | 80 | 80 | 20 | 20 | 600 |
|
注：1、帶*號設備支座采用混凝土結構。
??2、帶*號設備支座建議采用混凝土結構，塑料支架需增加支座數量。
??3、管口尺寸可由需方自定。
